#Clasificación AISI-SAE de los #Aceros.

CLASIFICACIÓN AISI-SAE DE LOS ACEROS.

La clasificación es la identificación específica de cada grado, tipo, o clase de
acero dado por un número, letras, símbolos, nombre, o su combinación para la
completa designación de un acero en particular. Dentro de la industria esta
clasificación tiene una vital importancia y un uso específico por ejemplo el
grado es usado para denotar Ía composición química, el tipo es usado para
indicar el nivel de desoxidación, y la clase es usada para describir alguna otra
cualidad, como el nivel de resistencia o una superficie pulida etc.

Existen varias maneras de clasificar los aceros las principales son de acuerdo
con su composición, de acuerdo con su utilización, de acuerdo con su calidad.
De acuerdo con su composición se pueden dividir en acero al carbono y aceros
aleados Según su utilización se pueden dividir en varios grupos estructurales,
aceros al carbono para herramienta, aceros para propósitos especiales. De
acuerdo con la calidad los aceros se clasifican según el proceso de producción y
van desde los aceros de calidad ordinaria obtenidos por proceso Bessemer, los
de horno eléctrico, hasta los aceros de elevada calidad que se producen por
refusión en electro-escoria o métodos mas refinados para obtener aceros para
herramienta.

Como la micro estructura del acero determina la mayoría de sus propiedades y
aquella esta determinada por el tratamiento y la composición química; uno de
los sistemas mas generalizados en la nomenclatura de los aceros es el que esta
basado en su composición química.

Todos los países y muchas instituciones tienen sistemas para clasificar los
aceros. Los mas usados en nuestro medio son las especificaciones de la
American Society for Testing and Materials (ASTM) y American Iron and Steel
Institute (AISI). Las normas del instituto Colombiano de normas técnicas
(ICONTEC) en gran parte están basadas en las mencionadas anteriormente.

En 1912, la sociedad norteamericana de ingenieros automotores (SAE)
promovió una reunión de productores y consumidores de aceros, para
establecer una nomenclatura de la composición de los aceros. Mas tarde, el
instituto norteamericano del hierro y el acero, AISI, tomo la nomenclatura de la
SAE y la expandió.

En el sistema AISI-SAE, los aceros se clasifican con cuatro dígitos. El primer
digito especifica la aleación principal, el segundo modifica al primero y los dos
últimos dígitos, dan la cantidad de carbono en centésimas. En algunos aceros al
cromo de alto carbono hay números de cinco dígitos, los tres últimos dan el
porcentaje de carbono.

En la siguiente tabla se muestra la clasificación según AISI-SAE varios tipos de

aceros:

DESIGNACIÓN	TIPO
10XX	Aceros ordinarios al carbón
11XX	Aceros al carbono re sulfurados de fácil maquinado
13XX	Aceros con 1.75% de Mn (1.5-2%)
15XX	Aceros al manganeso (1.0-1.65%)
23XX	Aceros al níquel, 3.5% de Ni (3.25-3.75%)
25XX	Aceros al níquel, 5% de Ni (4.75-5.25%)
31XX	Aceros al níquel-Cromo, 1.25% Ni y 0.65% Cr
33XX	Aceros al níquel-Cromo, 3.5% Ni y 1.60% Cr
40XX	Aceros al molibdeno, 0.25% Mo.
41XX	Aceros con Cr (0.4-1.2%), Mo (0.08-0.25%)
43XX	Aceros al Ni-Cr-Mo (1.8%Ni, 0.65%Cr, 0.25%Mo)
44XX	Molibdeno, (0.4-0.53%)
DESIGNACIÓN	TIPO
45XX	Molibdeno, (0.55%)
46XX	Níquel- Molibdeno, (1.8%Ni, 0.2%Mo)
47XX	Níquel- Cromo- Molibdeno, (1.05%Ni, 0.45%Cr, 0.2%Mo)
48XX	Níquel- Molibdeno, (3.5%Ni, 0.25%Mo)
50XX	Aceros al Cromo (bajo cromo, 0.28-0.40%)
51XX	Medio Cromo, (0.8-1.05%)
50XXX	Acero resistente al desgaste, 0.5%Cr
51XXX	Acero resistente al desgaste, medio Cr 1%
52XXX	Acero resistente al desgaste, alto Cr 1.45%
61XX	Aceros al Cromo-Vanadio, (0.75% Cr, 0.15%V)
8XXX	Aceros de triple aleación
81XX	0.3%Ni, 0.4%Cr, 0.12%Mo
86XX	0.55%Ni, 0.50%Cr, 0.20%Mo
87XX	0.55%Ni, 0.50%Cr, 0.25%Mo
88XX	0.55%Ni, 0.50%Cr, 0.35%Mo
92XX	Acero al Silicio-Manganeso, (2%Si y 0.8%Mn)
93XX	Aceros de triple aleación, 3.25%Ni, 1.2%Cr, 0.12%Mo
98XX	Aceros de triple aleación, 1%Ni, 0.8%Cr, 0.25%Mo
XXBXX	Aceros con Boro, (mínimo 0.0005% B)
50BXX	0.5%Cr
51BXX	0.8%Cr
81BXX	0.3%Ni, 0.45%Cr, 0.12%Mo
XXBVXX	Acero al Boro-Vanadio
XXLXX	Acero con plomo
XXXH	Acero con banda de templabilidad
EX	Nuevos tipos de acero con designación temporal

Debido al desarrollo de aceros multicomponentes, hay muchos aceros que no se encontraban en el sistema original. Las convenciones para el primer dígito son:

IDENTIFICADOR	ALEANTE
1.	MANGANESO
2.	NIQUEL
3.	NIQUEL-CROMO Principal aleante el cromo.
4.	MOLIBDENO.
5.	CROMO.
6.	CROMO-VANADIO Principal aleante el cromo.
IDENTIFICADOR	ALEANTE
7.	NIQUEL-CROMO-MOLIBDENO Principal aleante el molibdeno.
8.	NIQUEL-CROMO-MOLIBDENO Principal aleante el níquel.

Se observa entonces que si el primer número es 1 se sabe que es un acero al carbono; si el dígito siguiente es el 0, o sea que la designación es 10XX, se trata de un acero ordinario al carbono; así 1030 significa un acero ordinario al carbono con 0.30%C. Si el segundo digito es uno, la designación es 11XX y significa que se trata de una acero re sulfurado, es decir, se le añadió azufre para hacerlo mas maquinable, por ejemplo, el acero SAE 1108. Si el segundo digito es 3, la designación es 13XX y se trata de un acero con contenido de manganeso entre 1.5 y 2%, por ejemplo, el SAE 1330.

Si el primer digito es 2, se trata de acero al níquel, por ejemplo, el acero SAE 23XX que es un acero con 3.5% de Ni. Si el primer digito es 3, se esta señalando un acero al Ni-Cr, por ejemplo, el acero SAE 31XX con 1.25% de Ni y 0.65% de Cr.

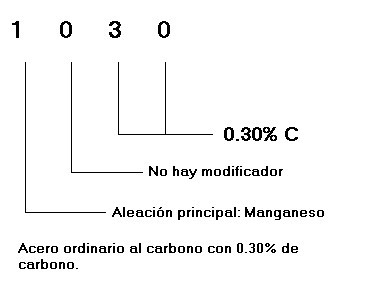

Ejemplo:

Como el proceso de fabricación de acero afecta los elementos residuales, tales como óxidos, sulfuros, silicatos, nitruros; los que a su vez afectan las propiedades del acero, a veces se añade una letra como prefijo al numero  AISI-SAE:

LETRA	PROCESO DE FABRICACIÓN
A	Acero Siemens Martins básico aleado
B	Acero al carbono, Bessemer
C	Acero al carbono, Siemens Martins básico
CB	Acero al carbono, Bessemer o Thomas
D	Acero Siemens Martins ácido
E	Acero de horno eléctrico
MT	Acero al carbono S-M básico, para tubos.

En general, los aceros 10XX de bajo carbono, de 1005 a 1025, se usan  para cementación y para la fabricación de láminas. Los aceros 1015 a 1025 se usan como estructurales en vigas, placas, perfiles, ángulos, etc, con propósitos de construcción. Los aceros 11XX son de corte libre, pues se añaden hasta 0.33% de azufre, con el fin de facilitar la producción de partes que no van a soportar muchas tensiones.

Aceros con mas de 1.0 de Manganeso, aceros 13XX, desarrollan ductilidad y resistencia y son superiores a los aceros ordinarios al carbono.

Las propiedades de los aceros dependen de la acción de los aleantes presentes.
